Программно-аппаратный комплекс «ВЕСНЯНА-АЭРО»



Комплекс разработан для установки на БПЛА, что позволяет использовать возможности беспилотного летательного аппарата и проводить измерения в недоступных местах, над водными переходами трубопроводов и других локациях где доступ работников затруднен либо опасен.

Комплекс обладает процессором и датчиками, обеспечивающими высокую точность показаний в режиме реального времени при нестабильности воздушных потоков





Устройство системы

Корпус состоит из двух элементов – основания и крышки, внутри расположены аппаратные элементы микросхем, антенна, сенсоры, датчики, компрессор, шланги.

Основные компоненты системы (базовое исполнение):

• Плата обработки данных
• Сенсоры с типом действия — фото-ионизационный и оптический
• Сенсор №1 — фото-ионизационный,
• Сенсор №2 — оптический
• Камера с датчиками температуры, атмосферного давления и влажности
• Компрессор для принудительной подачи воздушной смеси

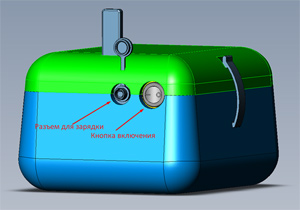

• Разъем для зарядки аккумуляторов
• Кнопка включения/выключения системы.

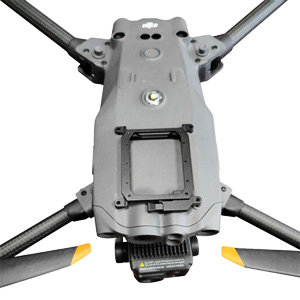

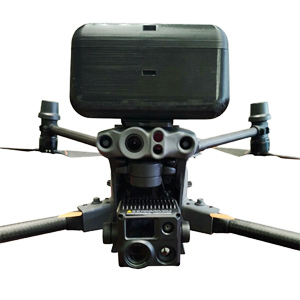

Кронштейн для фиксации на БПЛА.		Вид системы на БПЛА с размещением сверху



Принцип работы системы

После включения системы производится запуск компрессора принудительной подачи анализируемой воздушной среды. Подача и вывод воздуха осуществляется через специально выведенную силиконовую трубку. Установленные сенсоры позволяют осуществлять контроль воздушной среды на наличие пропана (С3Н8).

Когда воздух проходит через сенсор, молекулы органических и неорганических веществ ионизируются под действием УФ-излучения специальной лампы. Свободные электроны и ионы создают ток, значение которого пропорционально содержанию в воздухе молекул анализируемого вещества. Ток преобразуется в электрический сигнал.

Далее полученный электрический сигнал преобразуется в данные для передачи показаний оператору через каждые 2 секунды. Передаются следующие показатели:

1. Показания ФИД детектора №1,
2. Показания оптического детектора №2,
3. Показания уровня влажности воздуха, %
4. Показания температуры воздушной смеси, С
5. Показания атмосферного давления воздуха, кПа



Правила эксплуатации

1. Включить прибор переводом выключателя в рабочее положение. Будет слышен характерный звук работы компрессора. В течение 2-5 мин. cистема будет готова к работе.
2. Закрепить корпус газоанализатора на БПЛА с помощью кронштейна.
3. Запустить входящий в комплект сервер базовую мобильную станцию сети Lora и сбора показаний кратковременным нажатием на кнопку включения.
4. Для контроля и снятия показаний подключить мобильное устройство, планшет или ноутбук к сети WiFi базовой станции.

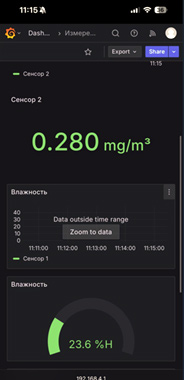

Отображение показаний на экране смартфона



Отображение показаний в браузере на компьютере или ноутбуке



5. По завершении полета необходимо выключить систему LoRa длительным 2-3 сек. нажатием на кнопку включения/выключения.



Зарядка и эксплуатация аккумуляторов

Аккумуляторы на газоанализаторе и базовой станции должны быть заряжены перед началом работы. Зарядка производится через выведенный разъем. Полного заряда аккумулятора газоанализатора хватает на 12 часов работы системы.



Меры безопасности и особенности применения

Перед применением газоанализатора необходимо провести внешний осмотр корпуса на предмет устойчивого закрепления кронштейна. Перед запуском БПЛА необходимо убедиться в надежном закреплении газоанализатора к корпусу БПЛА с помощью специального ремня.
